為提高橋梁工程師的設計水平，中國土木工程學會市政工程分會橋梁專業委員會、上海市土木工程學會橋梁專業委員會于2014年7月29日組織參觀上海市政工程設計研究總院設計的杭州運河二通道橋的施工現場。我單位在接到通知后，由公司組織了總師室和市交院的楊煒國、廖東陽、宋書軍、張靜林、李殊、李文龍一起參加了本次學習活動。

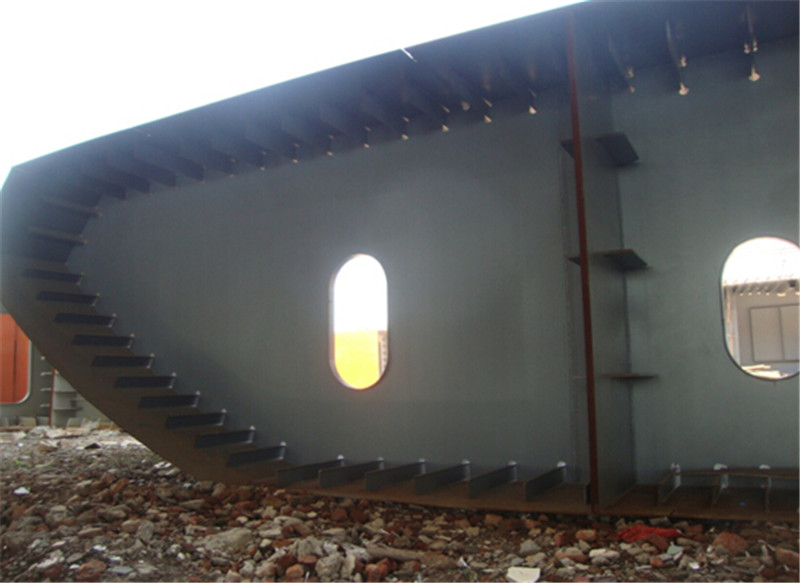

杭州運河二通道橋位于杭州市沿江公路東湖路～聚首路區間，跨越規劃運河二通道及八堡排澇河。主橋創造性地采用“三水共融”設計理念，采用下承式鋼拱橋方案，拱肋分為主拱和邊拱，主拱由變高段和分叉段組成，邊拱與主拱在拱頂交匯。全橋拱肋和主梁均采用鋼結構，鋼結構拱肋采用變截面矩形箱，拱腳段拱肋截面較高，設計通過比選優化，采用在鋼箱高度中間處設置縱向加勁肋，通過這一措施提高了薄壁鋼箱梁的局部穩定性能。鋼結構主梁采用鋼系梁，通過梁拱剛度合理分配，達到梁拱均合理受力的目的。

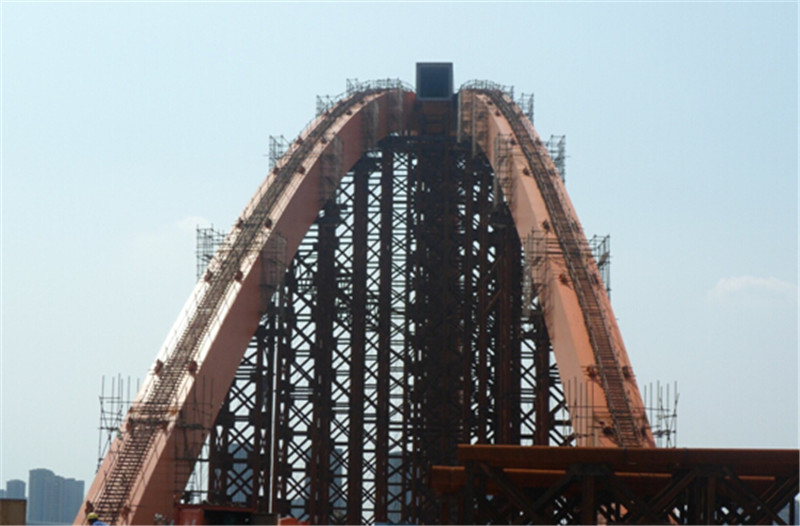

       運河二通道橋采用設計施工總承包方式進行項目管理，由設計單位總負責，監督監管施工單位的進展，對項目的管理產生了積極影響。運河二通道橋采用“先梁后拱”的施工方法，先預制鋼主梁節段，利用大噸位吊機起吊主梁，安裝就位。為了減輕主梁吊裝節段重量，節段主梁橫橋向又劃分為幾個小段。主梁安裝合攏后，通過在主梁上設置拱座支架，吊裝拱肋節段，最后合攏拱肋。全橋施工復雜，吊裝程序較多，監控任務較多；現場焊接工作量大，對施工單位的技術水平要求較高。但通過設計施工總承包方式，設計單位可通過現場直接管理，掌握施工單位的施工進度，管理施工方式，通過設計從一而終把握整個項目。

通過本次活動，我們從設計方面學習了新穎的設計理念和思維，學習了鋼結構橋梁構件的設計方法；從施工方面通過參觀“先梁后拱”的施工方法，了解了這一施工方式的重點和運行模式，并通過現場勘查，學習了鋼結構橋梁施工的總體和細節，為以后的橋梁設計水平起到了積極作用。
